冷藏箱專用掛壁式柴油發電機組技術規格
1. 概述：

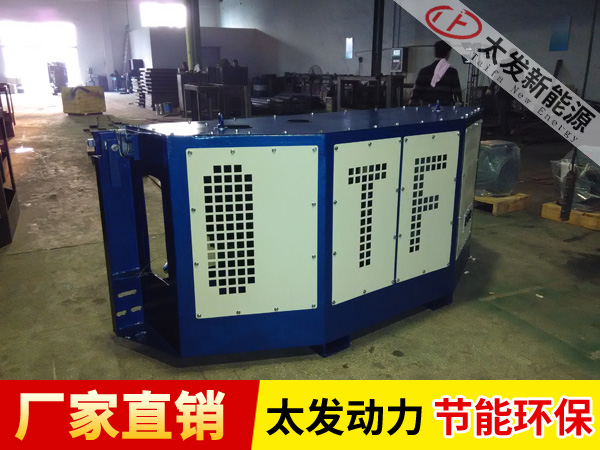

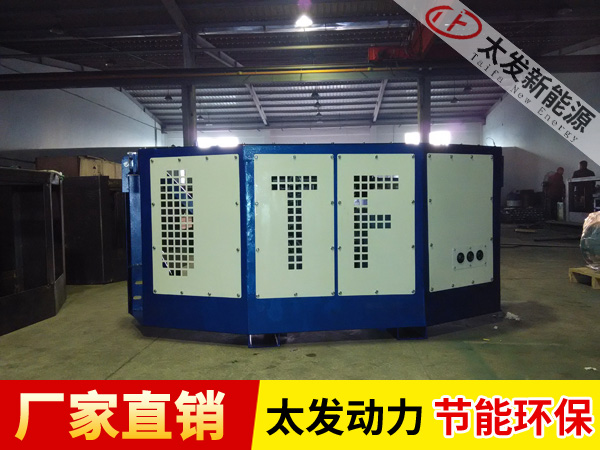

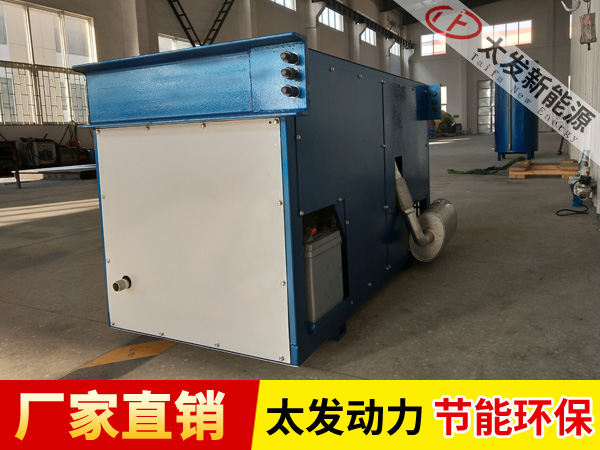

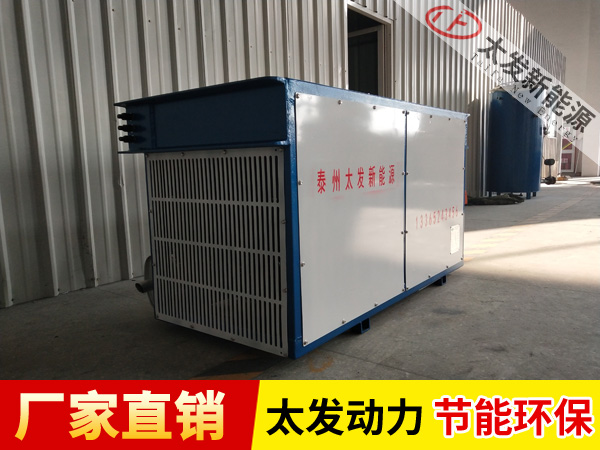

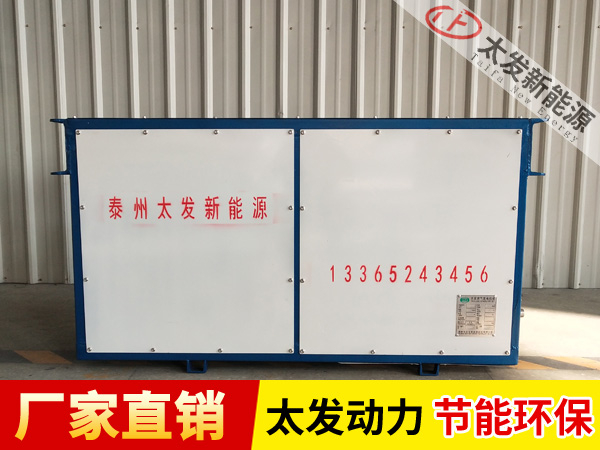

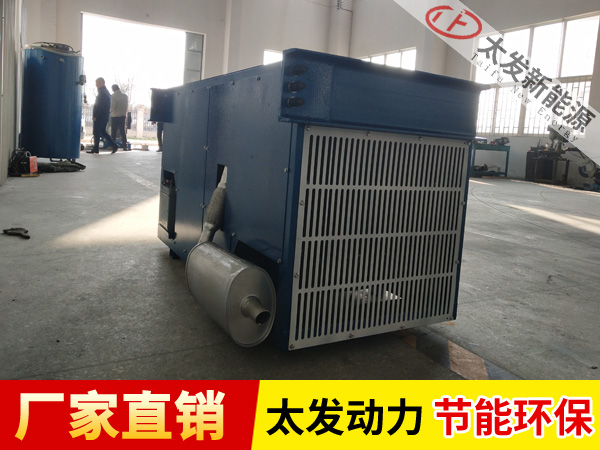

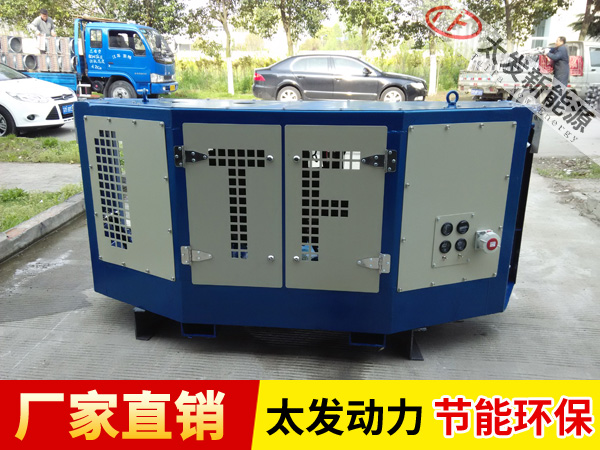

TAIF 掛壁式柴油發電機組是專門為安裝在國際標準冷藏箱的前端上部，為制冷系統提供三相電力設計的。通過專用鎖具能與集裝箱上部鑄造角件的二只安裝孔快速連接，并通過機組底部側面兩個專用螺栓緊固在冷藏箱上，以增加其安全性，安裝及拆卸僅需數分鐘時間。發電機組框架完全由鋼結構經焊接而成，并在任意一個方向上都能經受至少5倍的加速度力的沖擊和振動。
外形尺寸（長×寬×高）mm：2300×660×1100
重量：900KG
2．柴油機：
制造商 | 揚動股份有限公司 |
型號 | YSD490D |
型式 | 直噴4沖程水冷柴油發動機 |
氣缸數 | 4 |
缸徑 | 90 mm |
行程 | 100 mm |
總排量 | 2.543 L |
燃油消耗率 | 225g/KWh |
1小時標定功率 | 25 kW / 1800 rpm |
冷卻系統 | 水箱強制循環式冷卻 |
冷卻液容量 | 10 L |
冷卻液的選用 | 四季均采用長效防凍液（根據環境溫度選用） |
潤滑油箱容積 | 8L |
潤滑油的選用 | 符合API規定的CD或CF-4等級，SAE15W/40 |
燃油箱 | 300L |
燃油濾清器 | 高密度紙質燃油濾芯。 |
燃油的選用 | 用戶可按地區、季節選用合適牌號的燃油。 |
空濾器 | 高密度紙質空濾器 |
冷啟動輔助 | 空氣加熱器。 |
3.發電機：
制造廠商 | 上海馬拉松革新電氣有限公司 |
發電機型號 | GM-16-4 |
額定功率 | 20kw |
結構特點 | 1) GM-16-4發電機為全防護結構，內部通風散熱結構獨特，散熱好，溫升低。 2) 絕緣等級H級。最高溫升：125℃ 3) 無刷勵磁，配固態電壓調節器，調壓器全密封結構，具防潮、抗震的特點。 4) 旋轉整流器位于勵磁機轉子外側便于維修。 5) 整體式凸極轉子，全阻尼繞組.磁場繞組采用熱固性環氧填充，具有較高的機械和電氣強度。 出線盒位于發電機頂部，內部可安需要加裝元器件。 |
發電機額定工況 | 460V、3相、 60HZ |
4.控制系統：
安全保護 | 低油壓安全停車保護，水溫高安全停車保護 |
發電機組儀表 | 水溫表、油壓表 |
發電機組控制 | 起動開關、專用輸出插座 |
